ทำไมต้องใช้ capacitor ที่พิกัดสูงถึง 525 V ทั้ง ๆ ที่แรงดันระบบเพียง 400 V

 โพสต์เมื่อ : 5 ต.ค 2561 เวลา 3:26 น.
iTopPlus654442753572

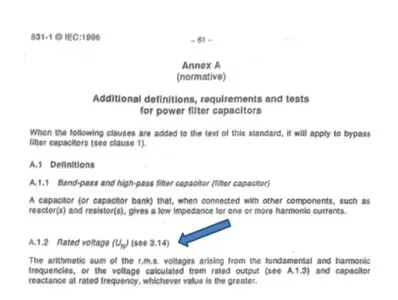

ตามมาตราฐาน IEC 831 Annex A ( normortive ) item A.1.2 Rated voltage ( Un )


" การกำหนดพิกัดแรงดันของ capacitor นั้น ต้องคำนึงถึงผลรวมทางคณิตศาสตร์ของแรงดัน
rms จากความถี่มูลฐาน (50 Hz) และ ความถี่ที่ฮาร์มอนิกอันดับอื่น ๆ ....  "


ด้วยเหตุนี้ หากคิดคำนวณแรงดันที่ความถี่ต่าง ๆ แล้วเอาบวกรวมกัน จะพบว่าแรงดันที่จะตกคร่อม capacitor มีความเป็นไปได้ที่จะมีค่าสูงกว่า > 500 V ดังนั้น จึงนิยมกำหนดค่าพิกัดแรงดันที่ 525 V ซึ่งเป็นค่าพิกัดมาตราฐานแรงดันตามที่บริษัทผู้ผลิต capacitor ชั้นนำทั่วโลกระบุไว้ใน catalog

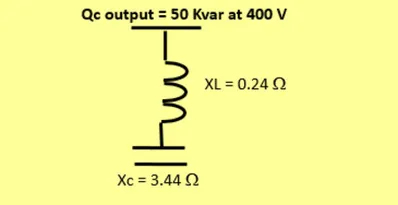

ตัวอย่าง : การออกแบบชุด  Detuned Filter ที่แรงดันระบบ 400 V  โดยต้องการ power output 50 Kvar

iTopPlus75842365379


iTopPlus1385106968198
Standard design  Permissible over voltage = 1.06 x U rated
Permissible  3rd Harmonic   =   0.5 % of fundamental
Permissible  5th Harmonic   =   5.0 % of fundamental
Permissible  7th Harmonic   =   5.0 % of fundamental


สรุป เลือกใช้ capacitor unit ขนาดพิกัดแรงดันที่ 525 V


iTopPlus479056814278
" หาก capacitor เสียหายทุก ๆ ปี อย่ามี capacitor banks เลยจะดีกว่า "
บริษัท ชินปภา เพาเวอร์ จำกัด
ผู้เขียน : นายพิพิธ ศรีรัตนโพธิ์ชัย ( วศ.บ ไฟฟ้า )
